永航传动带教你如何测量同步带的齿距和确认型号?

2020-02-17 1820

同步带在工业皮带中应用比较广泛,同时规格也是比较多的,各种规格参数看得我们眼花缭乱!同步带的型号跟轮子是配套的,如果定做,那是用不了的。

那么如何测量同步带的规格型号?以免造成不必要的损失呢!

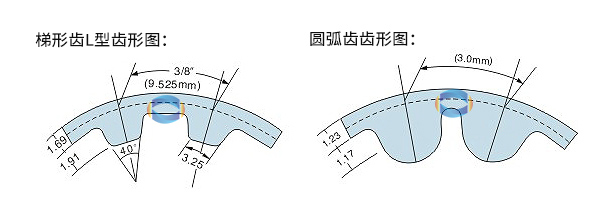

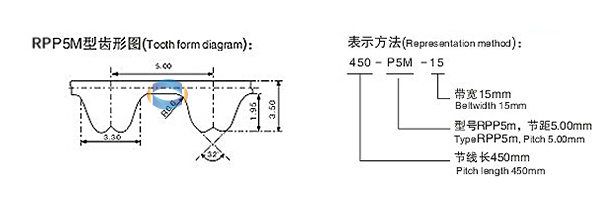

今天永航传动带小编就分享一下测量同步带规格型号的方法,希望可以帮助到大家!首先我们先要认识同步带有几种规格,齿形图等,一般常用的规格如下:



要测量同步带就要知道是圆弧齿还是T型齿 或者是RPP齿,然后测量齿距,齿距的测量是齿中间到齿中间的距离,橡胶同步带和PU同步带两种测量方法不同。

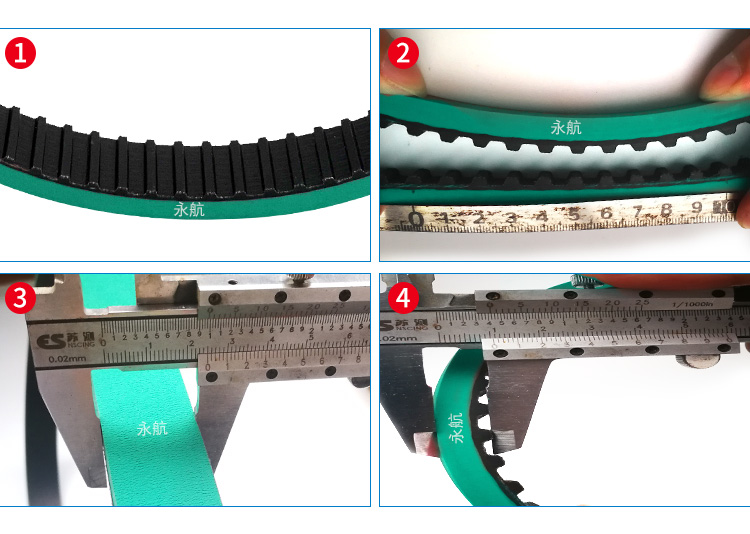

橡胶同步带测量方法:

1.确认齿数((在旧皮带上数一下有多少个齿)

2.测量同步带的节距(两齿中间为节距,请测量11个齿的节距)然后除以10,就得出节距,如图所示11齿的节距共100除以10 就是10mm节距,T型齿的就是T10的型号

3.测量皮带的宽度

4.测量皮带的厚度

以上数据得出就可以知道橡胶同步带型号的规格型号~

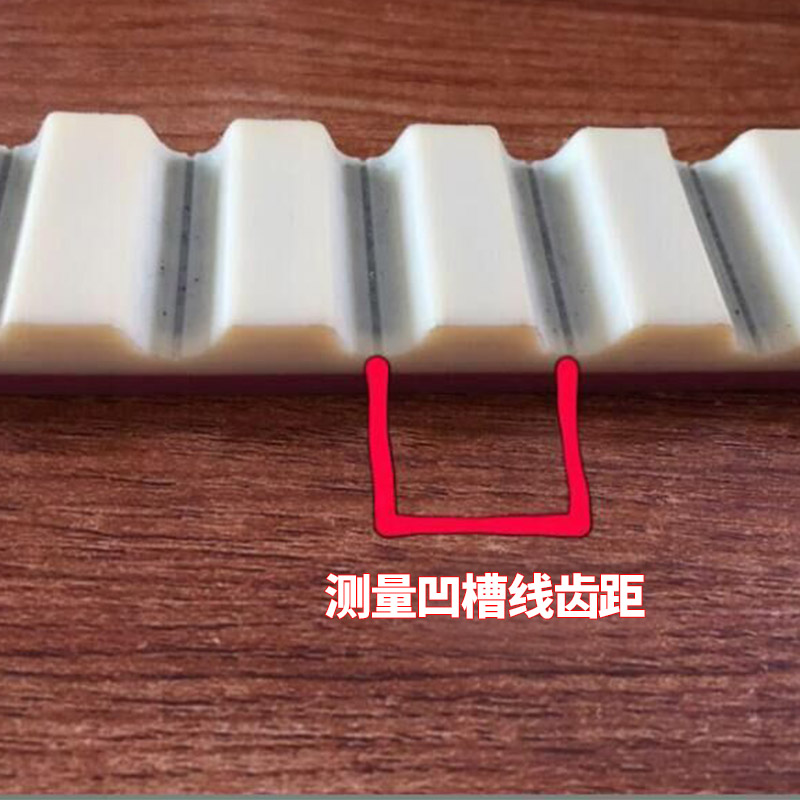

PU钢丝同步带就测量很简单,因为每个齿中间都会有一个凹位,用卡齿卡主两个凹位就是节距,然后测量宽度和长度就行(或者是确认齿数就OK)

>>>点击“永航同步带”了解更多产品相关信息!

以上分析希望可以帮到大家,永航公司是集研发、生产、销售于一体的工业皮带生产厂家,采用厂家直销模式,提供一站式产品应用解决方案,免去经销商赚差价,为客户提供更多利润,减少成本,立志于为客户提供具有更高性价比的优质产品!如有需要欢迎在线咨询或拨打全国咨询热线:13650812850文章版权所有:永航传动带公司,转载请注明出处,谢谢合作!
